이번 포스팅에선 Lok Fitting에 대해 알아보려 한다.
1. Lok Fitting이란? (정의, 구성)
A. 정의
- 아래 이미지와 같이 유체가 흐르는 배관을 서로 연결해 주는 요소이다.
- 배관을 체결하는 방식이 Lok Type인 Fitting을 말한다.
B. 구성

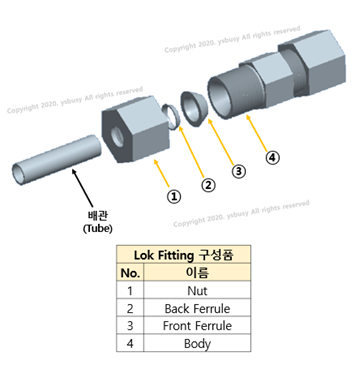

- Lok Fitting은 아래 이미지와 같이
Nut, Back Ferrule, Front Ferrule, Body로 이루어져 있다.
※ 광 고 ※
PAGANI DESIGN 최고 브랜드 스포츠 남자 기계식 손목 시계 세라믹 베젤 방수 자동 시계 새로운 사파
nefing.com
맥스스피드 남성 겨울 아웃도어 패딩 점퍼 잠바 방수 방풍 아우터 네이비 105
nefing.com
2. Lok Fitting 체결 방법
A. 체결 방법 – 첫 조립

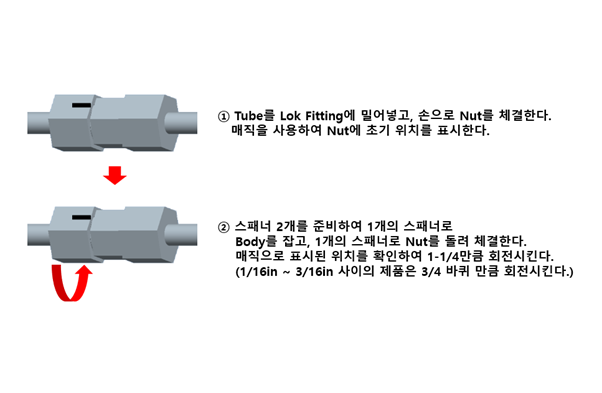

- Lok Fitting 체결 방법은 아래와 같다.
B. 체결 방법 – 재조립
- Lok Fitting의 분해 후 재조립 방법은 아래와 같다.
3. Lok Fitting Sealing 원리
- 위 이미지와 같이 Nut를 돌려 체결하면 Nut 안쪽 면이 Ferrule들을 밀게 된다.
이로 인해 Ferrule들이 Tube에 박히게 되며, 박힌 Ferrule 들에 의해 Sealing이 이루어지게 된다.
- 한번 박힌 Ferrule은 Tube와 하나가 되어 분리할 수 없게 된다.
다음 포스팅에선 Lok Fitting을 취급하는 업체들에 대하여 알아본다.
