9. 이젝터의 선정 – (1) 이젝터란?? (What is ejector?)



지난 릴리프 밸브에 대한 포스팅에 이어서

https://ysbusy.tistory.com/67

8. 릴리프밸브(Relief Valve, RV)의 선정 – (1) 릴리프밸브란?



이번 포스팅에선 이젝터(Ejector)에 대해 알아보려 한다.



---- INDEX ----

1. 이젝터의 정의

2. 이젝터의 구성

3. 이젝터의 Mechanism 및 사용의 예시

4. 이젝터 기호



---



1. 이젝터의 정의 (What is ejector?)



- 벤츄리 효과*를 이용하여 유체를 끌어올리는 펌프와 같은 기능을 하는 요소이다.

* 벤츄리 효과 : 유체가 좁은 통로를 지날 때,

유체의 속도가 증가하고 압력은 낮아지는 효과



- 즉, 유로 직경을 조절하여 압력차를 형성해 유체를 끌어올리는 기능을 하는 요소이다.





---



2. 이젝터의 구성

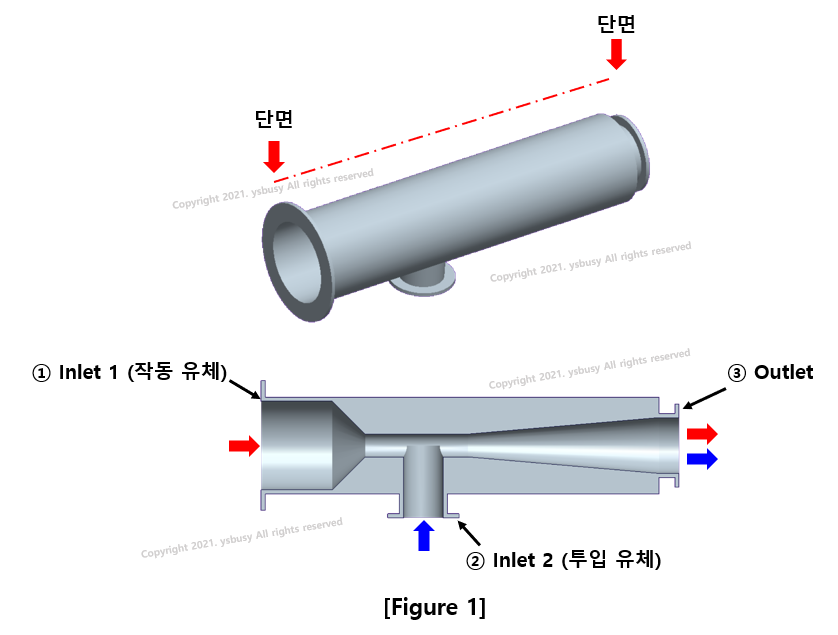

이젝터의 구성

- 이젝터는 위 이미지와 같이 2개의 Inlet(공급부)와 1개의 Outlet(배출부)로 구성된다.



① Inlet 1 : 작동유체가 공급되는 부분이며, 직경이 줄어드는 구조이다.

② Inlet 2 : 투입유체가 공급되는 부분이다.

③ Outlet : 작동유체 및 투입유체가 혼합 및 배출되는 부분이며, 직경이 늘어나는 구조이다.





---



3. 이젝터의 Mechanism 및 사용 예시



3.1 Mechanism

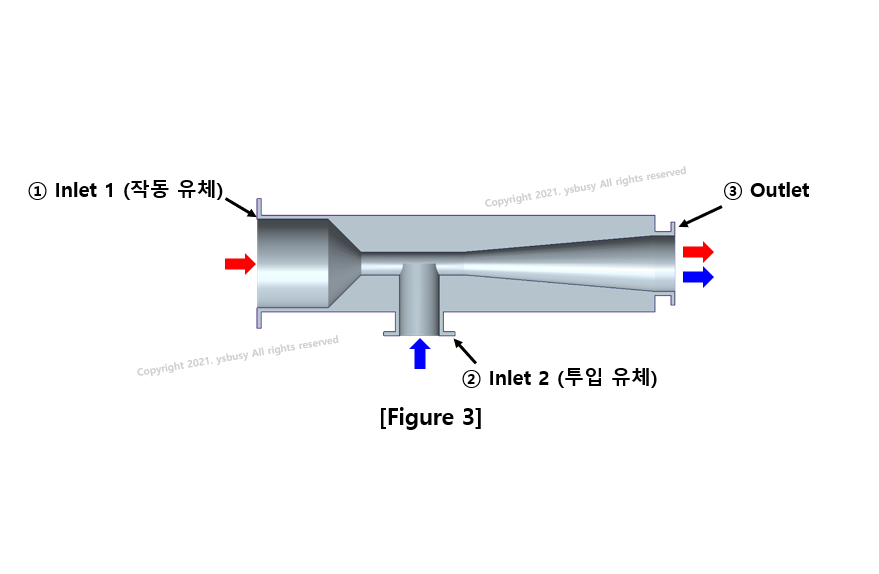

이젝터의 Mechanism





- 이젝터의 Mechanism은 아래와 같이 4단계로 구분할 수 있다.



① 작동유체가 특정 압력과 속도로(P1, V1) 공급된다.



② 작동유체가 흐르는 배관 직경이 줄어듦에 따라 ‘지점 ②’에서 작동유체 흐름의 유속은 증가하고 압력은 낮아진다.

‘지점 ②’에서 압력이 낮아지므로 Vacuum Ejector(진공 이젝터)라고도 한다.

(이때, 유속이 증가하는 것은 질량보존의 법칙, 압력이 낮아지는 것은

유선을 따라 흐르는 유체의 역학적 에너지는 보존된다는 베르누이의 원리에 근거한다.)



③ ‘지점 ②’의 압력은 ‘지점 ③’보다 낮다. 그로 인해 투입유체가 유입된다.

즉, 압력차로 인해 펌프와 같이 투입유체를 끌어올린다.

(유체는 압력이 높은 곳에서 낮은 곳으로 흐른다.)



④ 작동유체와 투입유체가 혼합되어 배출된다.



3.2 사용 예시





이젝터 사용 예시

A. 지점 ②에 존재하는 유해 Gas를 지점 ③으로 배출시켜야 할 경우 사용

B. 지점 ②에 존재하는 물을 지점 ③으로 이동시켜야 할 경우 사용

C. 지점 ②에 존재하는 증기를 지점 ③으로 이동시켜야 할 경우 사용







---



4. 이젝터의 기호

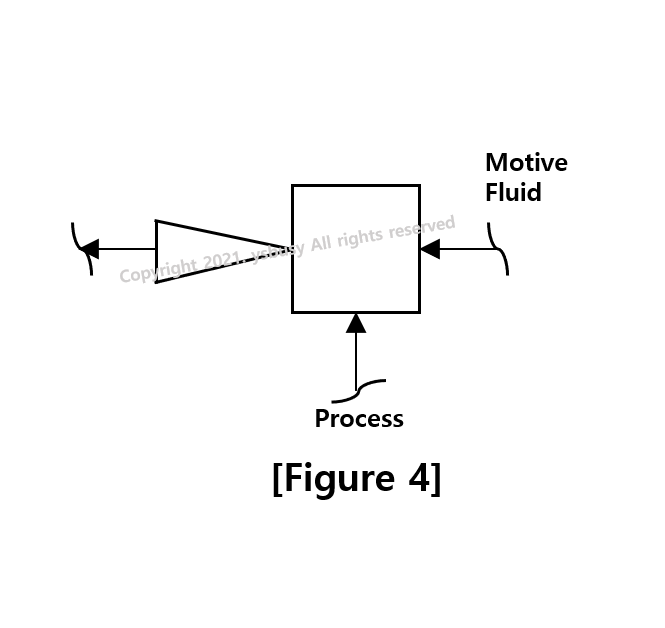

이젝터의 기호

- 이젝터의 P&ID 기호는 위 이미지와 같이 규정되어있다.

(KOSHA-GUIDE-D-29-2012)
